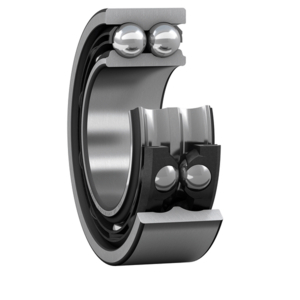

Schrägkugellager SKF 3207 ATN9/C3, Außendurchmesser: 72 mm | Innendurchmesser: 35 mm | Breite: 27 mm

Schrägkugellager haben Innen- und Außenringlaufbahnen, die in Richtung der Lagerachse zueinander versetzt sind. Das bedeutet, dass diese Lager für die Aufnahme kombinierter Lasten ausgelegt sind, d.h. für gleichzeitig wirkende radiale und axiale Lasten. Der Berührungswinkel ist definiert als der Winkel zwischen der Linie, die die Berührungspunkte der Kugel und der Laufbahnen in der Radialebene verbindet, entlang derer die kombinierte Last von einer Laufbahn auf die andere übertragen wird, und einer Linie, die senkrecht zur Lagerachse verläuft.

Ein zweireihiges Schrägkugellager entspricht in Ausführung und Betriebsweise einem Paar aus einreihigen Schrägkugellagern in O-Anordnung, benötigt aber weniger axialen Einbauraum. Sie können bei hohen Drehzahlen betrieben werden und sind für die Aufnahme hoher axialer Kräfte in beiden Richtungen besser geeignet als Rillenkugellager.
