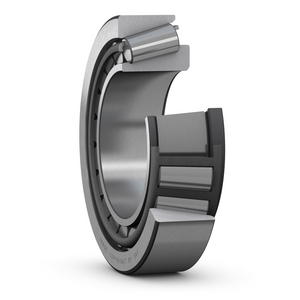

Kegelrollenlager SKF 32317, Außendurchmesser: 180 mm | Innendurchmesser: 85 mm | Breite: 63.5 mm

Kegelrollenlager haben kegelige Innen- und Außenringlaufbahnen sowie kegelige Rollen. Sie sind so konstruiert, dass sie kombinierte Lasten aufnehmen können, d.h. gleichzeitig wirkende radiale und axiale Lasten. Die Projektionslinien der Laufbahnen treffen sich in einem gemeinsamen Punkt auf der Lagerachse, um ein echtes Abrollen und damit geringe Reibungsmomente während des Betriebs zu gewährleisten. Die axiale Tragfähigkeit von Kegelrollenlagern steigt mit zunehmendem Druckwinkel α. Die Größe des Druckwinkels, der in der Regel zwischen 10° und 30° liegt, hängt mit dem Berechnungsfaktor e zusammen: je größer der Wert von e, desto größer der Druckwinkel.
