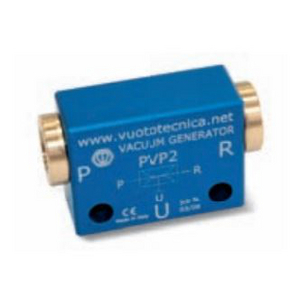

GENERATORE DI VUOTO PVP2

Di dimensioni particolarmente contenute in rapporto alle loro prestazioni, anche questi generatori di vuoto monostadio funzionano sfruttando il principio Venturi. Alimentando il generatore con aria compressa in P, alla connessione U si genera una depressione e in R viene scaricata l’aria di alimentazione con quella aspirata. Interrompendo l’alimentazione dell’aria in P, cessa l’effetto vuoto in U. I generatori di vuoto qui illustrati e descritti vengono generalmente impiegati per l’asservimento di ventose, per la presa e la movimentazione di oggetti non porosi e di apparecchiature in cui la richiesta della portata è molto limitata. Sono realizzati in alluminio anodizzato, con gli eiettori in ottone.
