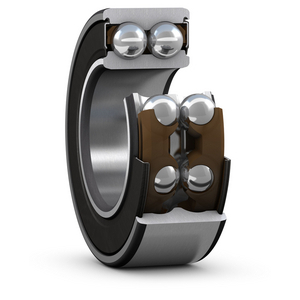

Cuscinetto obliquo a sfere SKF 3309 ANR, Diametro esterno: 106.5 mm | Diametro interno: 45 mm | Larghezza: 39.7 mm

I cuscinetti a sfere a contatto obliquo hanno piste interne ed esterne spostate l'una rispetto all'altra in direzione dell'asse del cuscinetto. La capacità di carico assiale dei cuscinetti a sfere a contatto obliquo aumenta con l'aumentare dell'angolo di contatto. L'angolo di contatto è definito come l'angolo tra la linea che unisce i punti di contatto della sfera e delle piste di rotolamento nel piano radiale, lungo la quale il carico combinato viene trasmesso da una pista di rotolamento all'altra, e una linea perpendicolare all'asse del cuscinetto.

I cuscinetti obliqui a due corone di sfere corrispondono, in termini di design e funzionamento, a una coppia di cuscinetti obliqui a una corona di sfere in disposizione ad "O", ma richiedono meno spazio assiale e sono ideali per applicazioni che necessitano di una disposizione di cuscinetti rigida. Possono sopportare carichi radiali e assiali in entrambe le direzioni e momenti di ribaltamento. Possono operare a velocità molto elevate e sono più idonei dei cuscinetti radiali a sfere per compensare forze assiali di grande entità.
