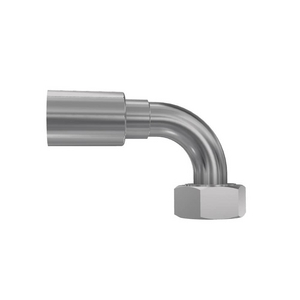

DKOL 90 DN12 M22X1ARTICOLO5 FEM E 1CF46-15-8

I raccordi Parkrimp No-Skive per media pressione di Parker - serie 46 - sono raccordi idraulici permanenti a crimpare che consentono un rapido assemblaggio con la nostra famiglia di crimpatrici Parkrimp. L'assemblaggio di tubi e raccordi No-Skive non richiede la rimozione della copertura esterna del tubo. In questo modo si eliminano i guasti prematuri del tubo idraulico causati da una giunzione troppo lunga o corta. I raccordi della serie 46 hanno una placcatura priva di cromo 6 e vengono utilizzati con i tubi idraulici a treccia metallica Parker, come Elite No-Skive con copertura standard, resistente o super resistente, i tubi No-Skive Compact per la pulizia dell'acqua, i tubi No-Skive Compact Rail con copertura ignifuga, i tubi No-Skive Compact Twin a pressione costante con raggio di curvatura stretto e molti altri. Parker Hannifin soddisfa anche i requisiti delle norme SAE J1273 e ISO 17165-2, che prestano particolare attenzione all'abbinamento del tubo con i raccordi e alla loro compatibilità comprovata dal produttore.

Applicazione: Idraulica
Materiale corpo: Acciaio
Marchio: Parker
Dimensione attacco 1: 12,7 mm I.D. tubo, 1/2 pollice I.D. tubo, -8 (dimensione)
Dimensione attacco 1: -8 dimensione
Tipo attacco 1: Tubo flessibile
Dimensione attacco 2: Filettatura M22x1,5 mm
Dimensione attacco 2: 15 mm
Tipo attacco 2: Femmina, metrica L, girevole, cono a 24° (con O-Ring)
Tipo di raccordo 2: Femmina metrica L - girevole (cono a 24° con O-Ring)
Lunghezza raccordo: 37 mm (vedi legenda disegni B)
Divisione: Polymer Hose Division Europe
Lunghezza di caduta: 43 mm (vedi legenda disegni E)
Lunghezza raccordo: 61 mm (vedi legenda disegni A)
Dimensione esagonale: 27 mm (vedi legenda disegni W)
Industria: Macchine industriali, macchine fuoristrada, trasporti
Pressione massima di esercizio: 31,5, 315
Tipo di attacco: DKOL
Forma: Gomito 90°
Specifiche Met: ISO 12151-2-SWE-L
Tecnologia: Gestione di fluidi e gas
Diametro esterno del tubo: 15
