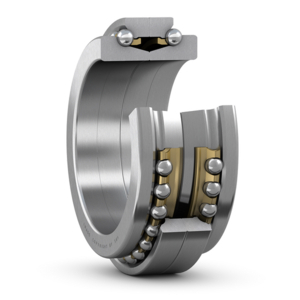

Cuscinetto assiale a sfere a contatto obliquo SKF BTW 140 CM/SP, Diametro interno: 140 mm | Diametro esterno: 210 mm | Larghezza: 84 mm

I cuscinetti a sfere a contatto obliquo hanno piste interne ed esterne spostate l'una rispetto all'altra in direzione dell'asse del cuscinetto. La capacità di carico assiale dei cuscinetti a sfere a contatto obliquo aumenta con l'aumentare dell'angolo di contatto. L'angolo di contatto è definito come l'angolo tra la linea che unisce i punti di contatto della sfera e delle piste di rotolamento nel piano radiale, lungo la quale il carico combinato viene trasmesso da una pista di rotolamento all'altra, e una linea perpendicolare all'asse del cuscinetto.

I cuscinetti assiali obliqui a sfere a doppio effetto sono stati sviluppati per vincolare assialmente gli alberi mandrino in ambo le direzioni. Questi cuscinetti sono stati concepiti per il montaggio con cuscinetti a rulli cilindrici e sono formati da due cuscinetti assiali obliqui a una corona di sfere in disposizione ad “O”. L’elevato numero di sfere consente a questi cuscinetti di sopportare carichi assiali pesanti in ambo le direzioni e assicura un elevato grado di rigidezza del sistema.
