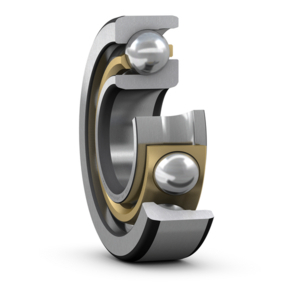

Cuscinetto obliquo a sfere SKF 7308 ACCBM, Diametro esterno: 90 mm | Diametro interno: 40 mm | Larghezza: 23 mm

I cuscinetti a sfere a contatto obliquo hanno piste interne ed esterne spostate l'una rispetto all'altra in direzione dell'asse del cuscinetto. La capacità di carico assiale dei cuscinetti a sfere a contatto obliquo aumenta con l'aumentare dell'angolo di contatto. L'angolo di contatto è definito come l'angolo tra la linea che unisce i punti di contatto della sfera e delle piste di rotolamento nel piano radiale, lungo la quale il carico combinato viene trasmesso da una pista di rotolamento all'altra, e una linea perpendicolare all'asse del cuscinetto.

Questi cuscinetti obliqui a una corona di sfere con angolo di contatto di 25° possono sopportare carichi radiali e assiali che agiscono contemporaneamente, con il carico assiale che agisce in una sola direzione. Presentano un gioco interno assiale Normale e sono idonei per il montaggio universale, che consente disposizioni dei cuscinetti ad "O" oppure a "X", Sono dotati di una gabbia in ottone centrata sulle sfere. Possono operare a velocità superiori del 20% rispetto a cuscinetti equivalenti con angolo di contatto di 40°.
